クリップ

材質

SPCC(冷延鋼板):最も汎用性があり、ベッドやシートなど様々な用途に使用されています。
亜鉛メッキ鋼板:SPCC(冷延鋼板)に亜鉛メッキを施したものです。
SUS304/430鋼板:防錆性に優れているのでサビ対策に適しています。
PVC被覆鋼板:0.1㎜のポリ塩化ビニルがコーティングされているので、異音発生抑止効果があります。

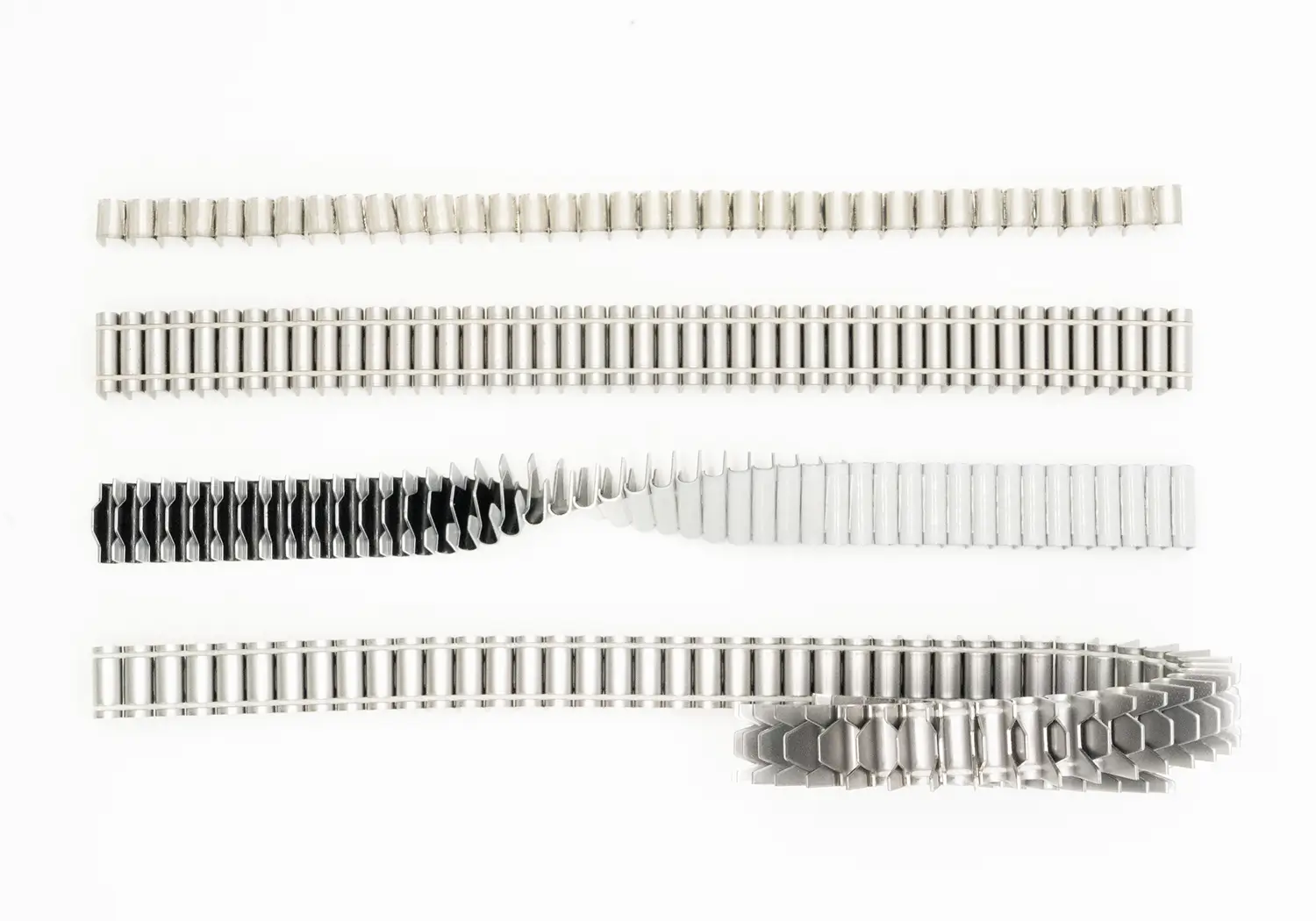

製品ギャラリー

クリップ / クリッパー適合表

(mm)

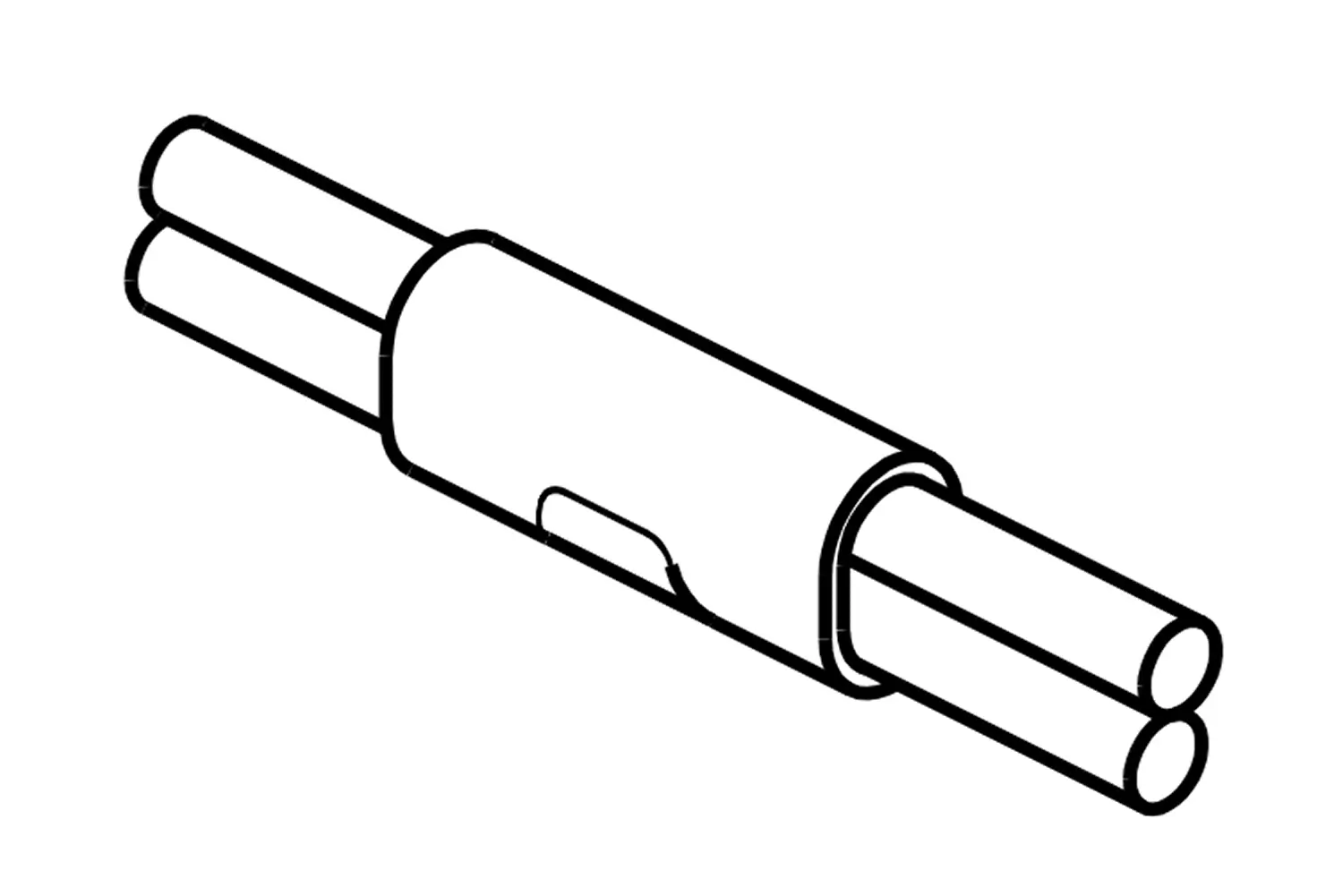

被締結物

Φ+Φ

被締結物

クリップサイズ

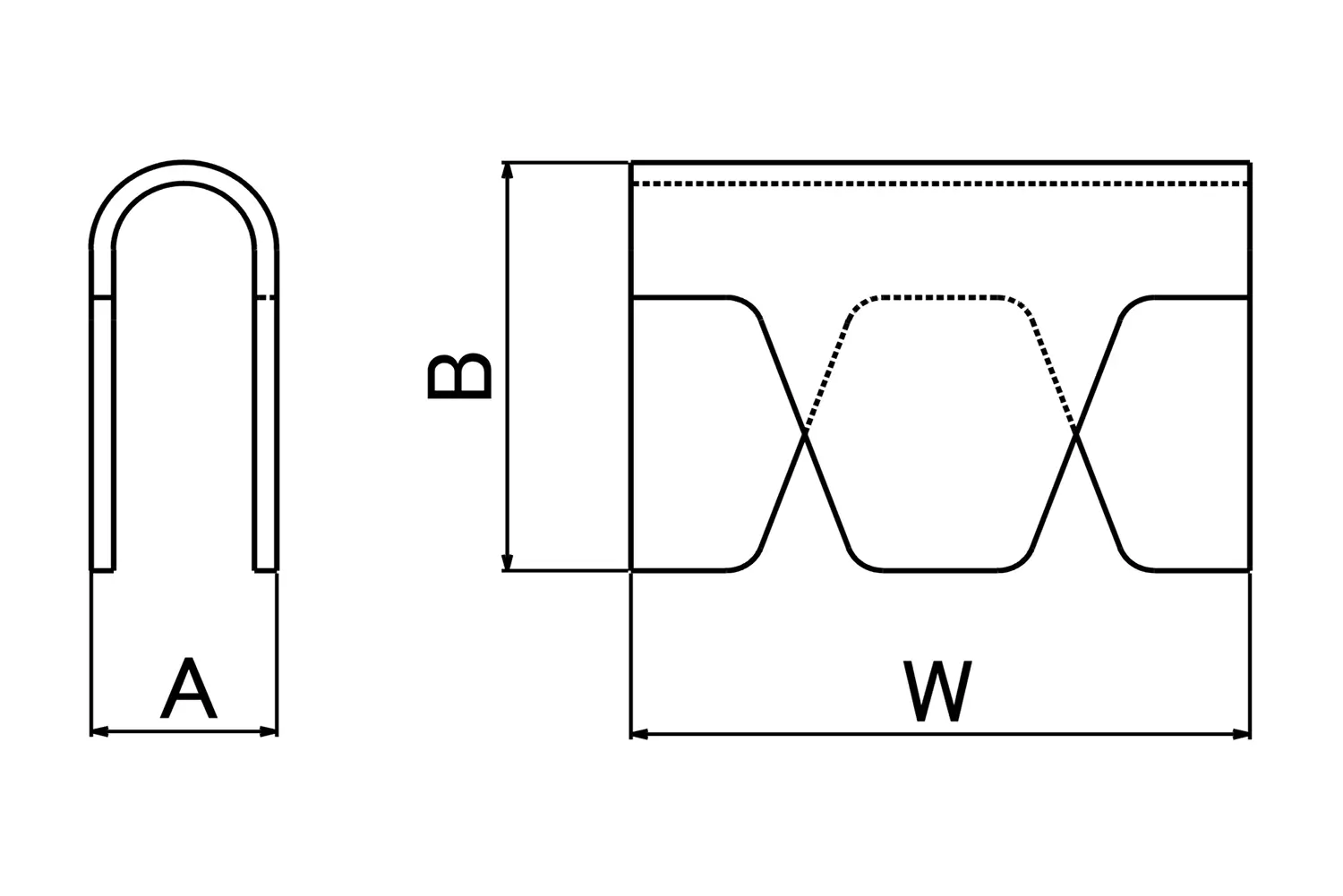

幅・厚み・高さ
クリップ仕様 適 合

クリッパー

[W]

厚 み

[A]

高 さ

[B]

板 厚

[t]

材質/製品名



〈連結方法〉
CL:テープ
CCP:コイルコード
CP:コード

2.0 +3.5
5.0 +1.95
11 6.3~7.0 10.5~15.0 0.8 亜鉛メッキ鋼板 CL-1708G MT-45
2.6 +2.6 11 6.3~7.0 10.5~15.0 1.0 SUS430鋼板 CL-1508 MT-45
5.0 +2.25 11 7.7~9.0 11.0~15.0 0.9 SPCC[冷延鋼板] CL-1809S MT-46S
5.0 + 1.8
5.0 + 1.95
11 7.7~9.0 11.0~15.0 0.9 SPCC[冷延鋼板] CL-1409S MT-46S
5.0 + 1.8
5.0 +1.95
11 7.7~9.0 11.0~15.0 0.9 SPCC[冷延鋼板] CCP-3309 MT-48CC
5.0 +2.6 19 7.7~9.0 11.0~14.5 0.9 SPCC[冷延鋼板] CL-7209L MT-66
3.0+3.5 19 7.7~9.0 11.0~14.5 0.9 PVC被覆鋼板 [基材+PVC] CL-72E MT-66
5.0 +2.0 19 7.7~9.0 11.0~15.0 0.9 SPCC[冷延鋼板] CCP-7209 MT-66CC
2.0 + 2.0 19 6.6 7.0 0.9 PVC被覆鋼板 [基材+PVC] CL-70E MT-6570
4.0 +5.0 19 9.0~9.5 17.0~19.4 1.0 PVC被覆鋼板 [基材+PVC] CL-761LE MT-85S
3.2 + 3.5 22 6.3~7.0 10.5~16.3 0.8 亜鉛メッキ鋼板 CL-2408SG MT-65
3.2+3.8 22 6.3~7.0 10.5~16.3 0.9 SPCC [冷延鋼板] CP-2409 MT-65
3.2 +3.2 22 6.3~7.0 10.5~16.3 1.0 SUS304鋼板 CL-2310 MT-65
4.0 + 4.0 22 6.3~7.0 10.5~16.3 1.0 SUS304鋼板 CL-2410 MT-65
3.0+ 3.5 22 6.3~7.0 10.5~16.3 1.0 PVC被覆鋼板 [基材+PVC] CL-241E MT-65
3.5 +3.5 22 6.3~7.0 10.5~16.3 0.9 SPCC [冷延鋼板] CCP-2409 MT-65SCC
3.5+3.5 22 6.3~7.0 10.5~16.3 1.0 PVC被覆鋼板 [基材+PVC] CCP-241E MT-65SCC
3.5 +3.8 22 7.7~9.0 14.0~18.5 1.0 PVC被覆鋼板 [基材+PVC] CP-341SE MT-85
4.0 +4.0 22 7.7~9.0 14.0~18.5 1.1 PVC被覆鋼板 [基材+PVC] CCP-3411LE MT-85CC
6.0 +5.0 22 9.0~9.5 17.0~19.4 1.1 PVC被覆鋼板 [基材+PVC] CL-4911E MT-85S6
6.0 +6.0 22 9.5~10.5 20~22 0.9 SPCC [冷延鋼板] CL-3809L MT-88
6.0+6.0 22 9.5~10.5 20~22 1.0 SUS304鋼板 CL-3810L MT-88

備考 1. 上記組合せは参考例です。上記以外にも対応可能です。但し、最小はφ2+φ2、最大はφ6+φ6です。
